Conas CPT Sábháilteachta a Roghnú: 5 Chéim Ó Mheasúnú Riosca go Cuid Uimhir Is Féidir Leat a Ordú

Teipeann ar roghnú Sábháilteacht PLC ar thrí bhealach intuartha, níl aon bhearnaí eolais acu. Roghnaíonn foireann crua-earraí sula soláthraítear an leibhéal riachtanach don mheasúnú riosca, ansin faigheann sí amach ag an mbailíochtú nach sroicheann an fheidhm PL d. Déanann tógálaí meaisín an séú sealaíocht sábháilteachta a chruachadh isteach i bpainéal gan aon seomra don seachtú cuid, agus is post athshreangaithe é an chéad athrú réimse. Nó téann líne thar theip agus má theipeann uirthi an t-iniúchadh sábháilteachta toisc go bhfuil deireadh leis an saolré ag an modúl F a sonraíodh ocht mí dhéag ó shin agus go n-ainmníonn an teastas uimhir pháirteach a cuireadh ina áit.

Ní fadhb sábháilteachta feidhmiúil aon cheann de sin. Is fadhb seicheamhaithe é. Socraíonn an treoir seo an seicheamh: cúig chéim ón measúnú riosca go dtí páirtuimhir is féidir leat a sheoladh amach le haghaidh stoic agus am tionscanta. Maidir leis na meicníochtaí thíos (-próiseáil déchainéil, clúdach diagnóiseach, teip-dearadh staid shábháilte), árTreoir iomlán sábháilteachta PLCclúdaíonn sé siúd. Baineann an ceann seo le cinneadh a dhéanamh.

Sábháilteacht PLC vs Standard PLC: An dá Dhifríocht a Athraíonn do Dhearadh

Liostaítear cúig dhifríocht i ngach áit. Ní athraíonn ach dhá cheann an méid a cheannaíonn tú agus an chaoi a sreangaíonn tú é.

Deimhniú, ní iomarcaíocht.Is é an t-éileamh is minice maidir le PLCanna sábháilteachta an ceann mícheart. Is éard atá i gceist le hiomarcaíocht ná acmhainn, ní bunúsach: ritheann neart PLCanna caighdeánacha CPUanna iomarcacha, agus ní PLCanna sábháilteachta aon cheann acu. Is í an fhíordhifríocht ná figiúirí PFHd agus SFF foilsithe le tacaíocht ó theastas TÜV nó UL. Ní margaíocht é sin; is ionchur é: cuireann tú isteach i SISTEMA nó i do ríomh IEC 62061 é, agus ligeann sé duitchruthúleibhéal feidhmíochta do mheasúnóir. Ní fhoilsíonn CPT caighdeánach, áfach, iomarcach, aon PFHd inúsáidte, mar sin níl aon rud le cur isteach agus níl aon rud le cruthú. In iniúchadh, ní argóint í “ár n-iomarcaíocht LAP an-iontaofa”. Is bearna é.

Diagnóisic, ar phraghas i downtime.Deir gach bileoga sonraí "a bhraitheann a lochtanna féin. " Is é an rud a cheannaíonn sé is soiléire ag 3:00, nuair a thiteann cainéal cuirtíní solais ar feadh 40 milleasoicind agus ní mór do dhuine cinneadh a dhéanamh an raibh sé sin ina chur isteach nó ina chónascaire ag creathadh scaoilte. Tá rud amháin ar eolas ag sealaíochta: d'oscail an ciorcad, agus mar sin siúlann do theicneolaíocht an crios iomlán. Logálann PLC sábháilteachta cén cainéal agus cén neamhréireacht, agus athshocraíonn an t-oibreoir i dhá nóiméad in ionad daichead. Tá níos mó ná bliain de thurais núis ar an líon is mó sa chomparáid, agus ní fheictear ar an gcuóta riamh é.

(Is iad na bloic feidhme deimhnithe an tríú ceann is lú: réamhbhailíochtaithe faoi theastas an díoltóra, mar sin fanann an fíorú agus an dliteanas leis an díoltóir. Ártreoir iomlántá an tábla taobh iomlán-le-taobh.)

Níl an cheist a thuilleadhcibé acu. Tá sécén leibhéal.

Céim 1: Déan cinneadh ar an Leibhéal a theastaíonn uait i ndáiríre

Glacann "Roghnaigh de réir SIL" leis go bhfuil SIL agat cheana féin. Ní roghnaíonn tú ceann; fhaigheann tú é.

Cén caighdeán a bhaineann leat

Tá formhór na n-innealtóirí rialaithe OEM faoi ISO 13849-1, mar sin labhraíonn an chuid seo PL. Cuireann réiteoir loighic ESD nó dóiteáin-agus-gháis tú i gcríoch IEC 61511, áit a bhfuil na hardáin taobh thiar dárréitigh tionscail fuinnimhatá ar an ngearrliosta.

Conas PL a chinneadh ó mheasúnú riosca

Tugann ISO 13849-1 PL (PLr) riachtanach duit ó thrí pharaiméadar, a mheastarin aghaidh na feidhme sábháilteachta, ní in aghaidh an mheaisín:

1. S, déine.S1=inchúlaithe de ghnáth. S2=dochúlaithe de ghnáth, bás san áireamh. Is é S2 an riosca teasctha; má tá tú ag argóint faoi, is é S2 é.
2. F, minicíocht agus fad an nochta.F1=annamh agus gearr. F2=minic go leanúnach nó fada. Osclaíonn doras uair amháin sa seal is F1; gach timthriall, F2.
3. P, féidearthacht a sheachaint.P1=féideartha faoi choinníollacha sonracha (mallghluaiseacht, feiceann an t-oibreoir é agus céim siar). P2=gann is féidir. Tá P2 níos tapúla ná imoibriú daonna.

Léigh iad in ord síos ar an ngraf riosca: tuirlingíonn S2 + F2 + P2 ar PLr e, agus S2 + F1 + P1 ar PL c. Is é an t-aschur líne amháin in aghaidh na feidhme:"Doras garda, cill 3: S2, F2, P1, mar sin PLr d."Gan an líne sin níl tú réidh le haghaidh crua-earraí, agus is buille faoi thuairim é aon mholadh múnla, ár moladh féin san áireamh.

PL, SIL, Catagóir agus PFHd: an tábla mapála

Conas é a úsáid.Tóg an PLr ó do ghraf riosca agus léigh trasna: tá an dá rud a shonraítear i ndáiríre i mbileog sonraí agat anois, a choibhéis SIL agus banda PFHd. Deir an measúnú PL d, mar sin teastaíonn uait coibhéis SIL 2, struchtúr Chatagóir 3, PFHd faoi bhun 10⁻⁶. Oscail an Lámhleabhar Sábháilteachta agus seiceáil go sroicheann an rialtóir é sinsan ailtireacht atá á tógáil agat.

Rabhadh amháin a shábhálann tionscadail: seo léarscáileannaleibhéil, nach bhfuildofeidhm. Baineann PL leis an slabhra iomlán, braiteoir móide loighic móide actuator, lena n-áirítear Catagóir, MTTFd, DC agus CCF. Is uasteorainn é rialtóir SIL 3, ní toradh.

An botún coitianta: SIL 3 a shonrú nuair is leor PL d

Níos mó ná{0}}sonraíocht is ea an earráid chostasach agus an earráid a bhfuil cuma ghairmiúil uirthi i gcruinniú. Ciallaíonn PL d go PL e LAP sraithe níos airde, thart ar dhá oiread an I/O sábháilteachta, ailtireacht Chatagóir 4 leis an sreangú páirce iomarcach a thugann le tuiscint amanna luaidhe níos faide, agus córas tástála cruthúnais a iompraíonn tú ar feadh fiche bliain. Níl an t-ardleibhéal níos gairmiúla, ach níos mó, agus fiafróidh measúnóir cén fáth a ndeir do ghraf riosca d agus do BOM a deir e.

Céim 2: Athsheachadán Sábháilteachta, Modúl Sábháilteachta I/O, nó Sábháilteacht PLC?

Socraíonn ceithre cheist é: cé mhéad feidhmeanna sábháilteachta; cibé an gá go mbeadh a fhios ag cothabháilacainéal tripped; cibé an gcaithfear sábháilteacht a líonra nó a logáil; cibé an athróidh an meaisín. Aon "tá" thar an gcéad bhrú tú i dtreo PLC.

Is iad modúil sábháilteachta I/O an rogha a dhéanann daoine dearmad: má tá LAP comhoiriúnach á rith agat cheana féin, is minic gurb é an bealach is giorra ná I/O sábháilteachta deimhnithe a chur leis an líonra atá ann cheana féin. Féach ar an gcuma atá ar an mbranda sin ar ármodúl PLCleathanaigh.

An pointe trasnaithe

Áit éigin idirtrí agus cúig feidhmeanna sábháilteachta, tosaíonn costas iomlán an PLC sábháilteachta a bhuachan. Sin uimhir oibre ó thógálacha painéil, ní caighdeán, agus bogann sé: brúnn painéil dhaingean go trí cinn é, cuireann meaisín nach n-athróidh go deo é thar sé. Tá níos mó muiníne ag aon duine a luann "ceithre cinn díreach" ná na tacaí sonraí.

Níl mé cinnte cén taobh ar a bhfuil tú?

Seol do liosta feidhmeanna sábháilteachta chugainn agus inseoimid duit cén bealach a thiteann sé, le gearrliosta ar an dá bhealach.

Iarr ar innealtóir →

Céim 3: Ailtireacht: LAP amháin nó Dó? Líonra Amháin nó Dó?

Rialaitheoir sábháilteachta comhtháite vs ar leithligh

ComhtháiteBhuaigh (sábháilteacht agus loighic chaighdeánach ar F-LAP) amháin ar chostas crua-earraí, timpeallacht innealtóireachta amháin, agus níl aon gheata idir stádas sábháilteachta agus loighic rialaithe. Cosnaíonn sé tú ag bainistiú athruithe: roinneann an clár sábháilteachta tionscadal leis an gceann caighdeánach, mar sin ní mór rialú leagan agus cearta rochtana an teorainn dheimhnithe a choinneáil glan.

ScarthaBhuaigh sé ar an teorainn sin: is féidir an córas sábháilteachta a mheasúnú, agus é a fhágáil leis féin, go neamhspleách ar an rialtóir próisis. Cosnaíonn sé crua-earraí, an dara slabhra uirlisí, agus comhordú.

Riail an ordóg: téann tógálaithe meaisíní agus línte scoite comhtháite, toisc go n-athraíonn feidhmeanna sábháilteachta agus an meaisín le chéile. Téann sábháilteacht próisis (ESD, bainistíocht dóire) ar leithligh, toisc go bhfuil neamhspleáchas ón gcóras rialaithe próisis mar phointe agus go minic ag súil leis an rialtóir.

An prionsabal cainéal dubh

Is féidir le sonraí sábháilteachta do ghnáthlíonra a roinnt toisc nach bhfuil muinín ag an gciseal sábháilteachta as an líonra ar chor ar bith. Clúdaíonn PROFIsafe, CIP Safety agus FSoE gach teileagram ina sheicheamh uimhir féin, ina chomhlacht faire am istigh agus ina CRC. Is "cainéal dubh" neamhiontaofa iad na lasca, na cáblaí agus an trácht caighdeánach thíos: aimsítear fráma atá moillithe, dúbailt, truaillithe nó caillte, agus téann an fheidhm chuig a staid shábháilte. Ní gá go mbeadh an líonra sábháilte, ní gá ach breathnú air.

An iarmhairt:ní gá duit líonra sábháilteachta ar leith.Roinneann sábháilteacht agus trácht caighdeánach an bonneagar PROFINET nó EtherNet/IP céanna, a bhainfidh tráidire cábla de do dhearadh. Is é atá uait ná am freagartha sábháilteachta ríofa i gceart, ós rud é-tá follas líonra na gcásanna is measa ina choinne. Tugann uirlis do dhíoltóra an uimhir sin duit.

Prótacal, éiceachóras, agus cad is féidir leat a mheascadh i ndáiríre

Trasnaíonn Sábháilteacht I/O díoltóirí níos éasca ná mar a dhéanann LAPanna sábháilteachta. Is éard atá i gceist le roghnú an phrótacail sábháilteachta ná an branda LAP a roghnú, mar sin déan an glao sin go comhfhiosach seachas é a oidhreacht. Chun comparáid a dhéanamh idir na líonraí bunúsacha, féach ar árComparáid idir prótacail chumarsáide PLC.

Athnua: sábháilteacht a chur le líne a ritheann cheana féin

Ní tionscadail úrnua iad formhór na dtionscadal sábháilteachta. Trí chosán: I/O sábháilteachta deimhnithe ar an rialtóir atá ann cheana féin (is saoire, ach amháin má tá athrú sábháilte nó cianstáisiún F-teip ag do theaghlach LAP); rialtóir sábháilteachta neamhspleách don chrios nua (gan teagmháil le clár reatha a d'fhág a údar in 2019, ar chostas an dara slabhra uirlisí); nó an LAP a ascnamh go dtí an leagan F-(is glaine, ach teastaíonn fuinneog múchta nach féidir leat a fháil roimh an stad bliantúil chun athbhailíochtú). Socraíonn an fhuinneog múchta é seo, ní an innealtóireacht. Pleanáil siar uaidh.

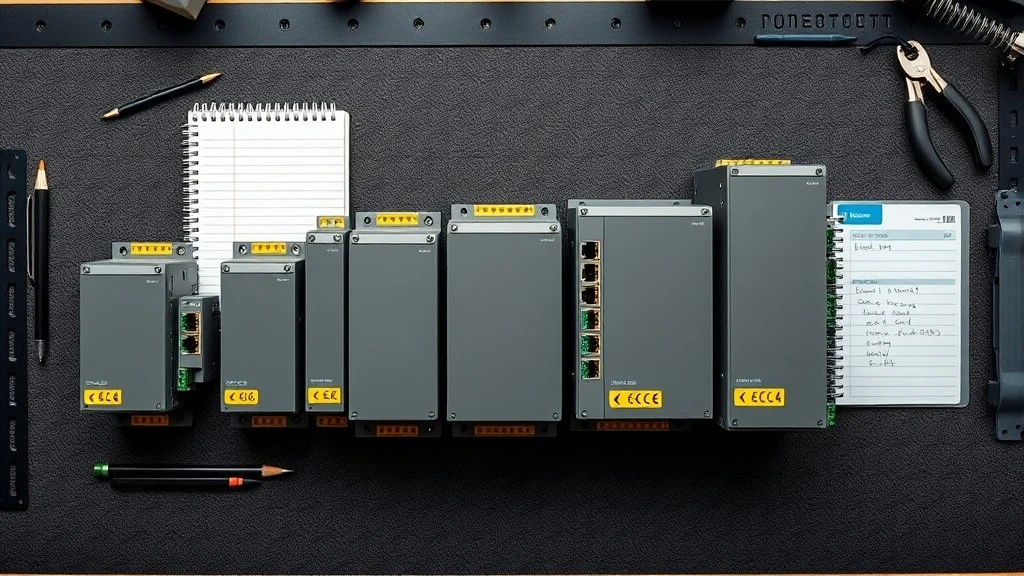

Céim 4: Na Sé-Tábla Múnlaí Branda

Deimhnigh an teastas cruinn agus an firmware do d'uimhir pháirteach roimh reo dearaidh; déantar athbhreithniú ar shraitheanna sábháilteachta níos minice ná mar a thugann na sonraí le tuiscint. Suíonn ardáin speisialtóireachta (Pilz le haghaidh sábháilteacht meaisín, HIMA le haghaidh próiseas ESD) lasmuigh dár línte stocáilte agus tá próifíl acu saTreoir iomlán sábháilteachta PLC.

De réir scála:3 go 8 bhfeidhm ar mheaisín amháin, S7-1200F nó Compact GuardLogix 5380. Cill meánmhéide ag 10 go 30, S7-1500F nó GuardLogix 5580. Ar fud an ghléasra, S7-1500F ar mhodúil dáilte SP ET; próiseas, Sábháilteacht M580.

Pioc de réir éiceachóras, ní de réir leatháin shonraigh

Tá an LAP sábháilteachta is fearr ar pháipéar mícheart má throideann sé leis an gcuid eile de do phainéal. DoHMIcaithfidh stádas sábháilteachta a thaispeáint, agus is uaireanta innealtóireachta é gach geata chuig LAP sábháilteachta eachtrach agus léarscáil chlibe a choinníonn duine éigin. Is mó tábhacht a bhaineann le tiomántáin: ní oibríonn STO agus SS1 thar an líonra sábháilteachta ach amháin nuair a bhíonn antiomáint minicíochta athraitheachlabhraíonn an prótacal sábháilteachta céanna leis an LAP. Déan iad a dhíroghnú agus tá tú ar ais chuig críochfoirt STO crua-sreangaithe agus sealaíochta sábháilteachta, an sreangú a bhog tú chuig PLC le seachaint. Ní dílseacht branda é comhsheasmhacht éiceachórais; is uaireanta comhtháthaithe é nach gcaitheann tú.

Cad a chosnaíonn PLC sábháilteachta i ndáiríre

Go garbh1.5x go 2.5xan LAP caighdeánach coibhéiseach sa teaghlach céanna, agus2x go 3xmaidir le sábháilteacht I/O in aghaidh an phointe, chomh maith le ceadúnas sábháilteachta ar leith agus na huaireanta innealtóireachta agus bailíochtaithe buiséid d’aon duine. Bogann na bannaí sin le toirt, réigiún agus am luaidhe, agus is é sin an fáth nach bhfoilsíonn aon duine dáiríre uimhir absalóideach.

An bhfuil páirtuimhir agat?

Seiceálfaimid fíorstoc, praghsáil reatha agus fíor-am luaidhe thar na sé bhranda thuas.

Iarr luachan →

Céim 5: Fíoraigh Sula gCeannaíonn tú

Na ceithre dhoiciméad le héileamh ó do sholáthraí

Soláthraí nach féidir leis na ceithre cinn a tháirgeadh ná soláthróir a gheobhaidh tú amach ag an mbailíochtú, an tráth is costasaí chun rud ar bith a fháil amach.

Conas rialaitheoir sábháilteachta margaidh liath a fheiceáil

I gcás PLC caighdeánach cosnaíonn góchumadh aga neamhfhónaimh duit. Maidir le rialtóir sábháilteachta cosnaíonn sé lámh duine éigin. Seiceáil ceithre rud: sraitheach agus firmware inrianaithe don mhonaróir; teastas lena n-ainmnítear d'uimhir pháirte beacht agus an fhirmware, ní an teaghlach; rónta bunaidh, cód priontála agus dáta (ciallaíonn cóid dáta athlipéadaithe aonad úsáidte a dhíoltar mar aonad nua); agus praghas ciallmhar, toisc gurb é LAP sábháilteachta atá i bhfad faoi bhun an mhargaidh an comhartha rabhaidh is iontaofa atá ann.

An chuid a chuireann deireadh leis an argóint: is ficsean é figiúr PFHd góchumtha, agus tógadh do ríomh sábháilteachta ar an uimhir sin. Má tá sé falsa, tá an ríomh ar neamhní, tá an deimhniú ar neamhní, agus cuireann do chás sábháilteachta síos ar mheaisín nach leat é.

Saolré agus am luaidhe

Sraith sábháilteachta ag dul chun críche-de-saolré an déantóra, ní ar sceideal do thionscadail, mar sin seiceáil stádas saolréroimhereo dearaidh: ciallaíonn céim amach-chuid athdhearadh, nó stoc seilge sa mhargadh céanna a dhíolann góchumtha. Cuardaigh uimhir pháirt inárLeabharlann Múnlasula sroicheann sé do BOM.

Is ionann am luaidhe agus an cineál riosca céanna. Maireann páirteanna rátáilte sábháilteachta níos faide ná a gcoibhéisí caighdeánacha, toisc go bhfuil toirteanna níos ísle agus ní dhéantar leaganacha deimhnithe a stocáil chomh domhain trí bhealaí oifigiúla. Faoin am a bhfaighidh an soláthar aga tionscanta 14-seachtain ar mhodúl F, tá an líníocht phainéil faofa. Deimhnigh infhaighteacht agus an BOM fós in eagar, agus b'fhearr leat soláthraí atá in ann a insint duit cad atá ar an tseilf inniu, is é sina bhfuil againn.

Tagairt Thapa: An Seicliosta 5 Chéim

Sula dtéann an líne beo: déan gach bloc deimhnithe a bhailíochtú i gcoinne a shonraíochta, reáchtáil agus taifead an tástáil cruthúnais, seiceáil an t-am freagartha sábháilteachta ríofa i gcoinne deimhnithe tomhaiste, agus cartlainne, Lámhleabhar Sábháilteachta agus ríomh leis an gcomhad meaisín.

CCanna





Cad é an difríocht idir SIL agus PL?

Dhá scála don rud céanna ó chaighdeáin éagsúla: PL ó ISO 13849-1 (innealra), SIL ó IEC 62061 agus IEC 61508. Mapálann siad tríd an mbanda PFHd, mar sin comhfhreagraíonn PL d do SIL 2 agus PL e go SIL 3. Bain úsáid as an tábla mapála thuas chun do leibhéal a thiontú ina rud éigin a luann bileog sonraí.

An bhfuil PLC sábháilteachta SIL 3 go huathoibríoch PL e?

Ní hea, agus scarann ​​an cheist seo na hinnealtóirí ó na bróisiúir. Roinneann SIL 3 agus PL e banna PFHd, mar sin rialtóir SIL 3féidirsuí i bhfeidhm PL e. Ach baineann PL leis an bhfeidhm iomlán, braiteoir móide loighic móide actuator, agus braitheann sé ar Chatagóir, MTTFd, clúdach diagnóiseach agus teip cúis coitianta. Is uasteorainn é rátáil an rialtóra; cinneann d'ailtireacht an toradh.

An féidir le PLC sábháilteachta mo chuid athsheachadáin sábháilteachta go léir a athsholáthar?

Go teicniúil tá, ní i gcónaí go heacnamaíoch. Tá an bua ag an PLC ar chostas iomlán thart ar thrí nó cúig feidhmeanna. Thíos sin, is é an freagra ceart ná sealaíocht ar mheaisín neamhspleách le doras garda amháin agus e-stad, agus tá CPT thar-innealtóireacht a íocann tú as faoi dhó.

An féidir liom loighic chaighdeánach agus sábháilteachta a reáchtáil ar an PLC céanna?

Sea, má theipeann-LAP sábháilte ar nós S7-1500F nó GuardLogix. Ritheann an clár sábháilteachta i gcomhthéacs deimhnithe, cosanta taobh leis an gceann caighdeánach, agus roinneann sonraí sábháilteachta an líonra trí phrionsabal an chainéil dhubh. Níl an trádáil-teicniúil, is bainistíocht athraithe í: tá do loighic sábháilteachta beo anois i dtionscadal a athraíonn ar chúiseanna neamhshábháilteachta.

Cé mhéad níos costasaí atá PLC sábháilteachta?

Thart ar 1.5x go 2.5x an LAP caighdeánach comhionann agus 2x go 3x ar shábháilteacht I/O in aghaidh an phointe, chomh maith leis an gceadúnas sábháilteachta agus an t-am innealtóireachta. Caitheamh leo sin mar threoshuíomh agus faigh luachan do do BOM iarbhír.

An féidir liom PLC sábháilteachta a chur le líne reatha?

Sea, de réir ceann amháin de thrí chonair: I/O sábháilteachta deimhnithe ar do rialtóir reatha, rialtóir sábháilteachta neamhspleách don chrios nua, nó ascnamh LAP chuig an leagan sábháilte-teip. Is gnách gurb é an fhuinneog múchta a gheobhaidh tú, ní an innealtóireacht. Inis dúinn an LAP atá ann cheana féin agus déanfaimid raon feidhme na roghanna.
